油中ガス分析

変圧器の劣化パターンと診断方法

安定的な電力供給のためには、電気設備の適切な保守管理が重要です。油入変圧器の各部品の劣化による事象とその要因および診断方法を示します。

（一般社団法人 日本電機工業会）

変圧器の管理方法

機器トラブル未然防止のため、定期的な油中ガス分析を推奨します（1回／年）。また、導入後20年経過した変圧器においては、現況確認のため油中ガス分析に加えて劣化診断を推奨します（1回／3～5年）。

管理方法の流れ

油中ガス分析

変圧器の内部異常から局所的な加熱が起こると特有のガス（油中ガス）が発生します。このガスを採取した絶縁油から分析することで内部異常の要因や度合いを推定し「異常なし」「要注意」「異常」のレベル判定を行います。
絶縁油の劣化は、電源の喪失などにつながります。正常稼働している場合も機器故障トラブルの未然防止のため、1年に1回を目安に定期的な分析をおすすめします。

測定方法

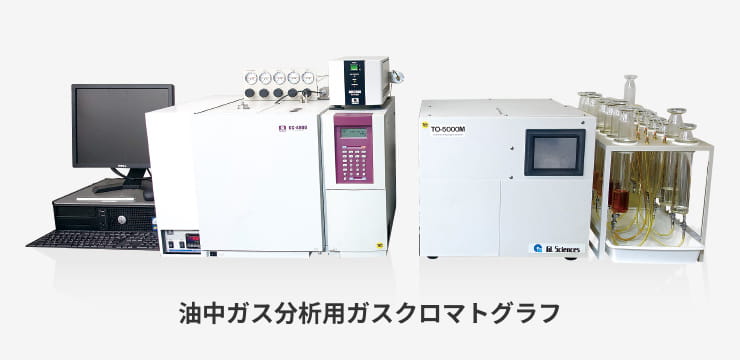

ガスクロマトグラフ分析装置による油中ガス分析により、変圧器の過熱・放電および絶縁紙の劣化度を判定します。

重要度　…

◎：大　○：小

ガス発生原因・判定基準	H2	CH4	C2H4	C2H6	C2H2	CO	CO2
絶縁油の低温過熱	○	◎	○	-	-	-	-
絶縁油の高温過熱	○	○	-	◎	◎	-	-
絶縁油中の放電	◎	-	◎	○	◎	-	-
絶縁紙の過熱放電・劣化	-	-	-	-	-	◎	◎

（一般社団法人 電気協同研究会）

劣化診断

コイル絶縁紙のように現地で修理・交換のできない部品の劣化は、変圧器の寿命と相関があります。変圧器の絶縁油中に溶出した絶縁紙の劣化生成物（油中ガスおよびフルフラール）を測定することにより、絶縁紙の強度を推定し、変圧器の劣化度を診断します。

•
•
• フルフラール測定用高速液体クロマトグラフ
•
